給排水のビルダーが、壁を突き抜けるパイプのエレベーションを知りたいそうで・・・
普通のパイプエレベーションタグは、パイプの中心高、でも彼が知りたいのはパイプ+インシュレーションの床高。

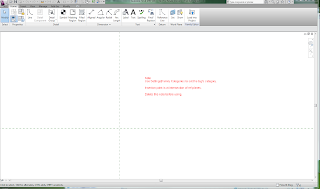

まずNew > Imperial Library > Annotation > Generic Tag.rft からスクラッチ。
テキストは消して、Reference Plane はVV setting で見えなくする・・・
Family Category Parameter で Pipe tag をチョイス、後はこの流れで。
なかなか良い感じです!
