How to make a quick Detail family (2D)



 今回は超簡単なレビットのディテールの作り方です。
本来全てレビットで作ればよいけれど、ティピカルなものは雛形としてファミリーに入れておくと、便利だと思います。

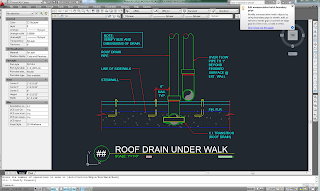

 まずキャドのDWGを開けてます。


Explode とPURGEで図面をキレイにします。レーヤーは０、カラーは白、ハッチも完全にバラバラにします。Save asで保存します。




レビットを開けます。ファミリー＞Newで 別ウインドウが開きます。Detail Component.rftをクリックします。

Import CAD ボタンで、さっき保存したDWGを出します。

インポートした画をReference lineの右上あたりに配置します。

VVセッティングでReference lineはインヴィジブルにしておきます。そうすると、プレビューで画がキレイに出ます。

名前をつけて保存します。
